射频方式的非金属靶材镀膜

什么是射频

射频（RF）溅射技术是制备非金属材料薄膜的核心工艺，其通过高频交变电场有效解决了绝缘靶材在沉积过程中的电荷积累问题，从而实现了氧化物、氮化物及陶瓷等介电材料的高质量镀膜 。与直流（DC）溅射仅适用于导电靶材不同，RF溅射利用频率通常为13.56 MHz的射频电源，使等离子体中的电子能够跟随电场快速振荡，从而在绝缘靶表面形成负的直流自偏压，维持放电的连续性并防止靶面电位漂移 。这一机制使得RF磁控溅射成为制备光学涂层、生物医用涂层以及微电子介层不可或缺的技术手段 。

RF溅射处理非金属靶材的物理机制

    在非金属材料（如陶瓷、氧化物）的溅射过程中，靶材表面的绝缘特性会导致正离子轰击后产生的正电荷无法及时导走，若使用直流电源，靶面电位会迅速升高至与阳极电位一致，导致溅射停止。RF溅射通过引入高频交变电压，利用电子远高于离子的迁移率，在每个射频周期的负半周吸引大量电子中和靶面积累的正电荷，从而建立稳定的自偏压体系。这种自偏压不仅维持了等离子体的稳定燃烧，还确保了氩离子以足够的能量轰击靶材表面，通过动量传递将靶材原子溅射出来。此外，射频等离子体的容性耦合（CCP）或感性耦合（ICP）机制能够独立控制离子密度和离子能量，为优化薄膜微观结构提供了额外的自由度。

关键工艺参数对薄膜性能的影响

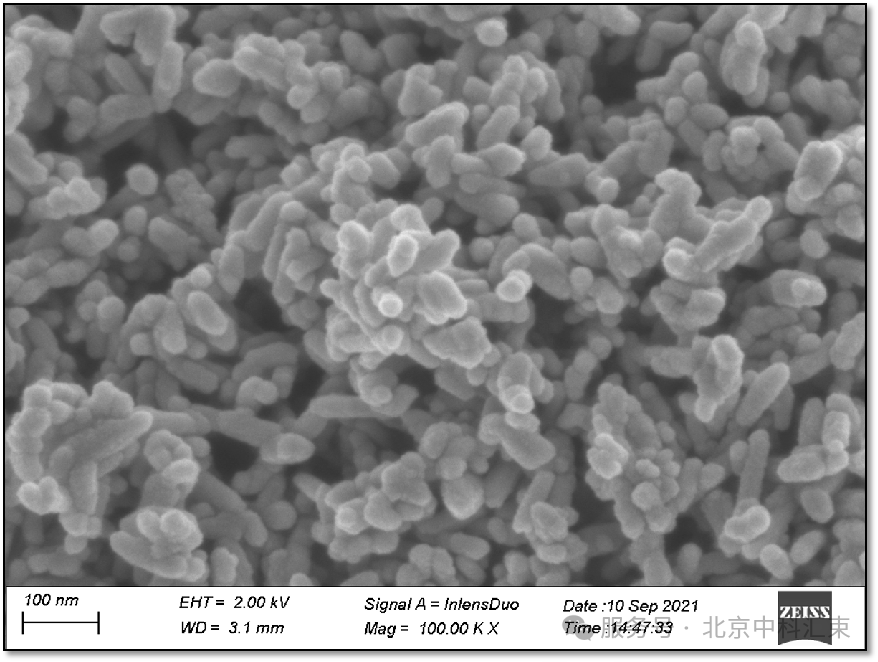

    RF溅射功率、工作气压及气体比例是决定非金属薄膜结构与性能的关键变量。研究表明，溅射功率直接影响薄膜的结晶度、晶粒尺寸及沉积速率 。例如，在制备二氧化硅（SiO₂）薄膜时随着溅射功率从150 W降低至60 W，薄膜中氧硅摩尔比从1.87逐渐接近理想化学计量比2.0，同时表面粗糙度显著降低。而在氧化锌（ZnO）薄膜的沉积中，RF功率的变化不仅影响薄膜的择优取向，还通过改变晶粒尺寸进而调控其光学带隙和透光率 。对于氮化铝（AlN）等高功率电子应用材料，RF功率的提升有助于改善晶体取向，但过高的功率可能导致晶格缺陷增加，从而影响薄膜的光学均匀性。

气氛环境对反应性RF溅射至关重要。在制备氮化硅（SiNₓ）薄膜时，氮气与氩气的流量比以及基底温度共同决定了薄膜的折射率和应力状态。通过优化射频功率与基底冷却条件，可以在富氮氛围中获得折射率可调且应力较低的非晶硅氮化物薄膜，这对于光学器件的应用极为关键。此外，氧气分压在金属氧化物薄膜制备中扮演双重角色：适量的氧气有助于形成完整的氧化物结构，但过量氧气可能导致靶材中毒，显著降低沉积速率。

非金属材料薄膜的多领域应用

   光学与光电子器件 RF溅射制备的非金属薄膜在光学领域应用广泛，包括增透膜、反射膜及滤波片。例如，通过RF磁控溅射制备的氧化铟锡（ITO）薄膜，因其优异的导电性和透光性，被广泛用于染料敏化太阳能电池及柔性显示器电极。近期研究还发现，通过RF溅射制备的γ-In₂Se₃薄膜在光电探测器中表现出优异的性能，其结晶度随RF功率增加而提高，从而增强了光响应能力 。

     生物医用涂层 在生物医学领域，RF磁控溅射被用于在钛合金植入物表面沉积磷酸钙（Ca-P）及羟基磷灰石（HA）涂层，以促进骨整合。研究发现，RF溅射制备的羟基磷灰石涂层具有纳米晶结构，晶粒尺寸约为20–30 nm，且表面具有高弹性及纳米级粗糙度，有利于成骨细胞的附着与增殖。尽管RF溅射制备的Ca-P涂层可能存在钙缺失现象，但其良好的生物相容性已通过体内实验得到验证。此外，银掺杂的羟基磷灰石涂层不仅保留了生物活性，还赋予了植入物抗菌性能。

    能源与防护涂层 在能源存储与转换方面，RF溅射技术被用于制备锂离子电池电极材料及燃料电池双极板防护涂层。例如，在不锈钢表面沉积碳化铬（CrCₓ）或氮化铌（NbN）涂层，可显著提高其在酸性环境下的耐腐蚀性及导电性，从而延长质子交换膜燃料电池的使用寿命。此外，RF溅射制备的氧化铝（Al₂O₃）陶瓷涂层因其高介电强度和耐热性，被应用于冷大气等离子体手术器械的绝缘保护，提升了手术工具的安全性与精度。

技术挑战与未来展望

     尽管RF溅射在非金属镀膜方面优势明显，但仍面临沉积速率相对较低、靶材利用率不高以及薄膜应力控制复杂等挑战。为解决这些问题，高靶材利用率溅射（HiTUS）等新技术应运而生，通过分离等离子体产生区与溅射区，实现了在室温下制备高性能热电薄膜，并大幅提升了工艺的可控性。未来，结合脉冲RF电源技术与原位监测手段，将进一步优化非金属薄膜的化学计量比与微观结构，推动其在柔性电子、高效光伏及精密光学元件等领域的深入应用。同时，针对复杂形状基板的共形镀膜技术，如利用自溅射RF驱动等离子体源，也为高深宽比结构的介电填充提供了新的解决方案。
